豪威集团发布首款车规级LCD显示屏PMIC（电源管理芯片） 解决方案

豪威集团，全球排名前列的先进数字成像、模拟、触屏和显示技术等半导体解决方案开发商，推出首款车规级LCD显示屏PMIC—WXD3137Q。这款PMIC已通过严苛的AEC-Q100认证，集成了VPOS和VNEG输出，并支持VGH/VGL扩展，具备最低1.15MHz的固定开关频率。它能够支持强制PWM(FPWM)或Power saving mode(PSM)。此外，WXD3137Q拥有极低的关断电流（0.05uA典型值）和静态电流（300uA典型值），并内置了欠压、过压、短路和过温保护功能。

豪威集团持续推动汽车摄像头及显示技术的创新。随着智能驾驶和智能座舱技术的发展，汽车的中控屏、娱乐屏和仪表盘屏已成为新能源汽车不可或缺的部分。

WXD3137Q在车载屏的灵活性和可靠性上具有明显优势，该芯片集成两路正负压电源，为显示Source芯片供电，同时还支持扩展外部两路电荷泵架构产生VGH/VGL电源，为显示Gate芯片供电。其支持输出电压、启动关断时序灵活配置，有效适配所有尺寸的车载LCD显示屏应用。

此外，WXD3137Q的全面保护功能包括UVLO（欠压锁定）、OVP（过压保护）、OCP（过流保护）和OTP（过温保护），确保了产品的可靠性和安全性。

WXD3137Q的主要技术特点：

通过AEC-Q100认证

集成VPOS和VNEG输出，同时能够支持VGH/VGL扩展

最低1.15MHz固定开关频率

支持强制PWM(FPWM)或者Power saving mode(PSM)

支持展频及可变相位输出，提供更优秀的EMI性能

0.05uA（Typ.）关断电流

300uA (Typ.) 静态电流

内部带有欠压，过压，短路和过温保护功能

主同步升压变换器

-可配置输出电压: VIN+0.5~15V

-持续最大开关电流: 2A

主同步反向升降压变换器

-可配置输出电压: -2V~-15V

-持续最大开关电流: 2A

封装：QFN4x4-24L，间距0.5mm

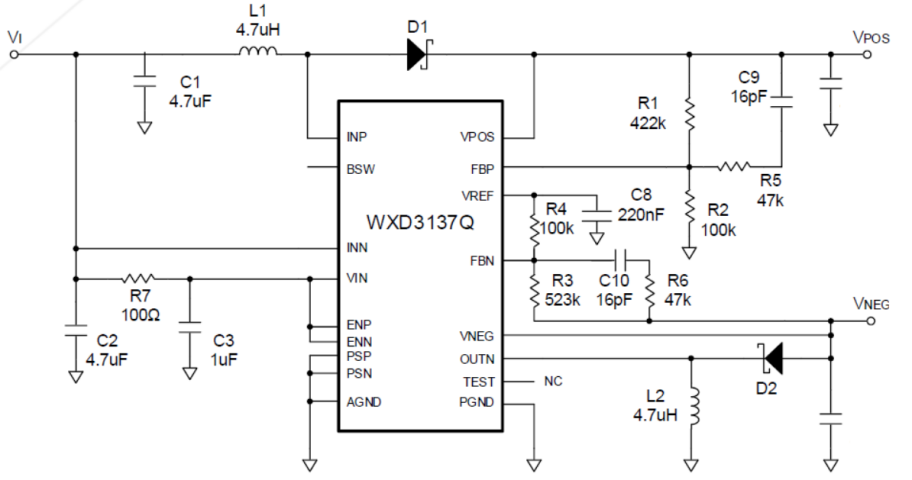

WXD3137Q Typical application

在应用性能方面，WXD3137Q展现了其卓越的优势：

更低的静态电流（Low IQ）：

与竞品相比，WXD3137Q具有更低的静态电流，提高了能效。

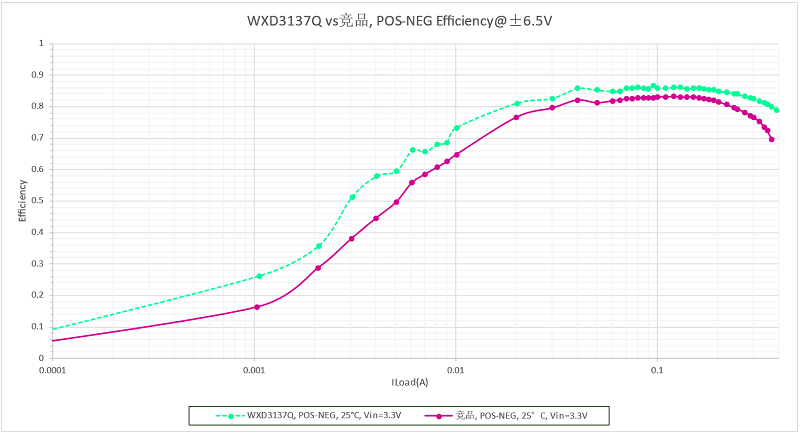

更高的效率（High Efficiency）：

在PWM模式下，轻载情况下比竞品提高约10%效率，重载情况下比竞品提高约6%效率

更小的纹波 (Low Ripple)：

在轻载高效模式下，WXD3137Q的纹波约为13mV，与同测试条件下竞品48mV的纹波要小不少，所以WXD3137Q可以提供更稳定的电源输出。

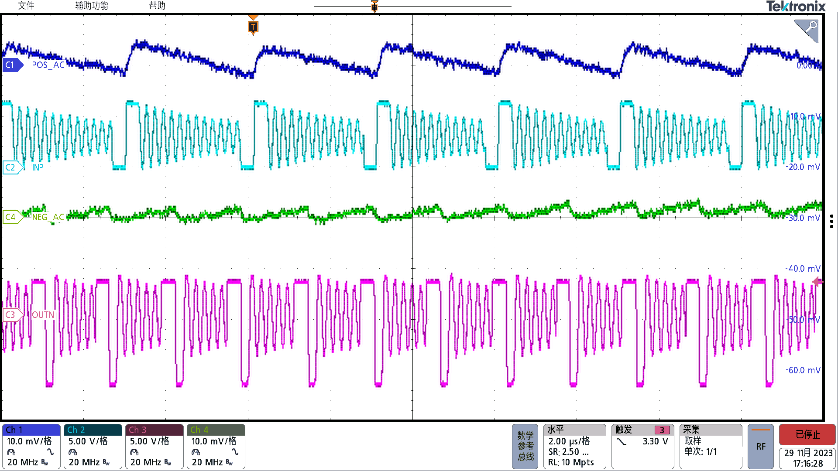

WXD3137Q PSM ripple=13mV

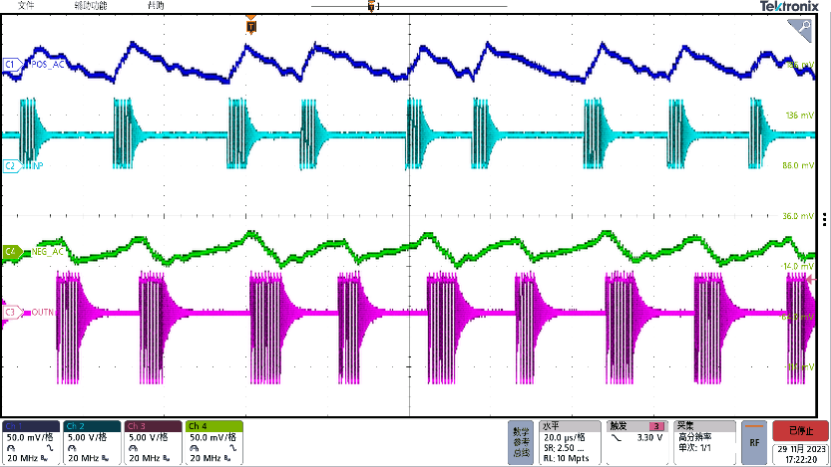

竞品 PSM ripple=48mV

更好的瞬态响应性能（Better load Transient）：

在VIN=3V至3.6V时，WXD3137Q的超调为48mV，欠调为44mV，优于竞品的192mV超调和120mV欠调。

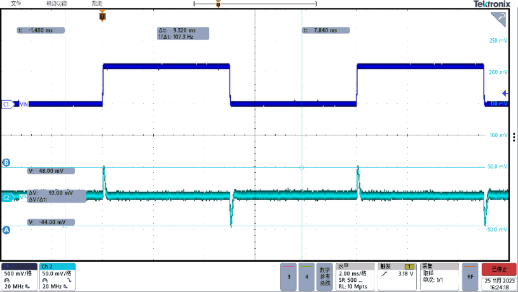

WXD3137Q: Over shoot = 48mV, under shoot= 44mV

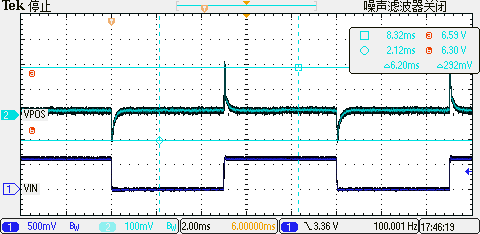

竞品: Over shoot = 192mV, under shoot=120mV

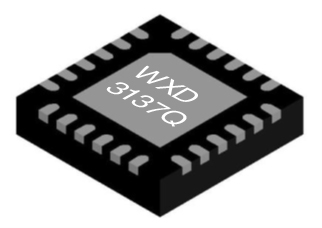

WXD3137Q Pin Information:

QFN4X4-24L

豪威集团围绕车载LCD屏幕应用打造了Total solution方案

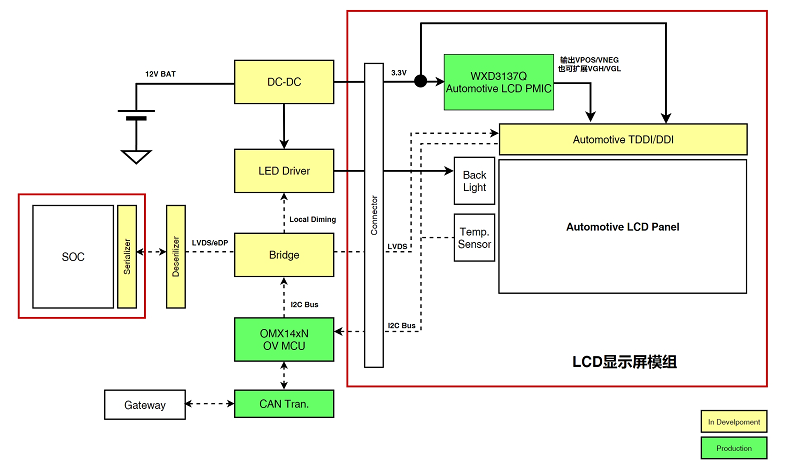

如下车载LCD屏幕应用框图：

Automotive LCD Screen System Application

目前，这款PMIC已量产接受送样。
